次世代顯示之王：MicroLED 產業演化趨勢與關鍵專利全解析

顯示技術的發展正經歷一場前所未有的典範轉移。從成熟的 LCD 到主導高階市場的 OLED，產業的終極目標始終指向 MicroLED。

根據最新的技術監測數據，MicroLED 相關專利群組正處於高度活性的 Hot（高活性熱潮）狀態，這不僅代表技術研發的質與量均同步爆發，更標誌著顯示技術與半導體製程深度融合的轉折點。

MicroLED 憑藉其極高亮度、卓越的熱穩定性、超長壽命與奈米級的微縮潛力，已成為決定未來十年全球顯示產業霸權的戰略制高點。

MicroLED 商業化的最大挑戰在於「巨量轉移」的效率與精準度。如何在 sub-100μm 的尺度下，將數百萬顆晶粒從原始基板轉移至目標驅動基板，是目前各大廠專利攻防的焦點。

在轉移機制上，友達光電與創新服務（Innovative Service）分別代表了精密流體力學與磁電複合控制的技術路徑。

友達光電的 TWI800409B 揭示了一種高效的「轉移設備」，其核心競爭力在於「腔室負壓機制」。設備透過腔室與承載基板抵接形成密封空間，利用第一負壓裝置產生的吸力，解決了微米級發光元件在轉移過程中的橫向位移問題。其技術特徵在於結構的穩定性，能確保晶粒在釋放與吸附間的精準轉換。

創新服務的 TWI800448B 採取「複合式轉移邏輯」，專注於處理藍膜（Blue Film）上的磁性電子元件。該專利結合了磁性承載件提供的第一磁吸力與頂出件的物理壓迫，誘導元件脫離藍膜進入凹槽，再透過第二磁吸力與負壓吸力的切換完成轉移。這種多重物理場的耦合，大幅提升了元件的脫離率。

友達光電 TWI800409B 的技術原理是密封腔室之流體負壓差吸附，主要設備包括負壓裝置與密封腔室，其關鍵組件在於腔室負壓空間與承載基板抵接面，技術優勢是適合高精密定位並減少機械干涉。

創新服務 TWI800448B 的技術原理則是磁吸力與負壓吸力之複合場控制，主要設備包括磁性承載件、頂出件與磁性轉移件，關鍵組件則包含藍膜、突出結構與磁吸元件，技術優勢在於確保元件完全脫離藍膜，較適合高產速應用。

這兩條技術路徑共同說明，MicroLED 巨量轉移的競爭不只是設備設計，而是不同物理控制邏輯之間的工程競爭。

隨著 MicroLED 尺寸微縮至奈米量級，傳統視覺檢測已難以負荷量產線的良率要求。專利數據顯示，檢測技術正朝向「動態物理感測」演進。

貼合波（Fit Wave）擴散判定技術由梭特科技的 TWI803343B 代表。當晶粒接觸基板時會形成局部「貼合波」，該技術透過感測表面氣流的流量與壓力變化，動態監測貼合波從局部向邊緣擴散的趨勢，是一種突破性的非接觸式品質判定技術。

友達光電的 TWI796226B 則代表軟性基板壓力測試技術。在電性測試設備中，利用第一與第二軟性基板與金屬接觸墊的配合，能精確感測測試頭抵接待測物時的壓力，解決了傳統剛性探針容易損壞微小晶粒的問題。

從氣流感測到軟性基板的壓力回饋，這類精密檢測專利不僅是良率的守護者，更是 MicroLED 跨越商用門檻的戰略護城河。

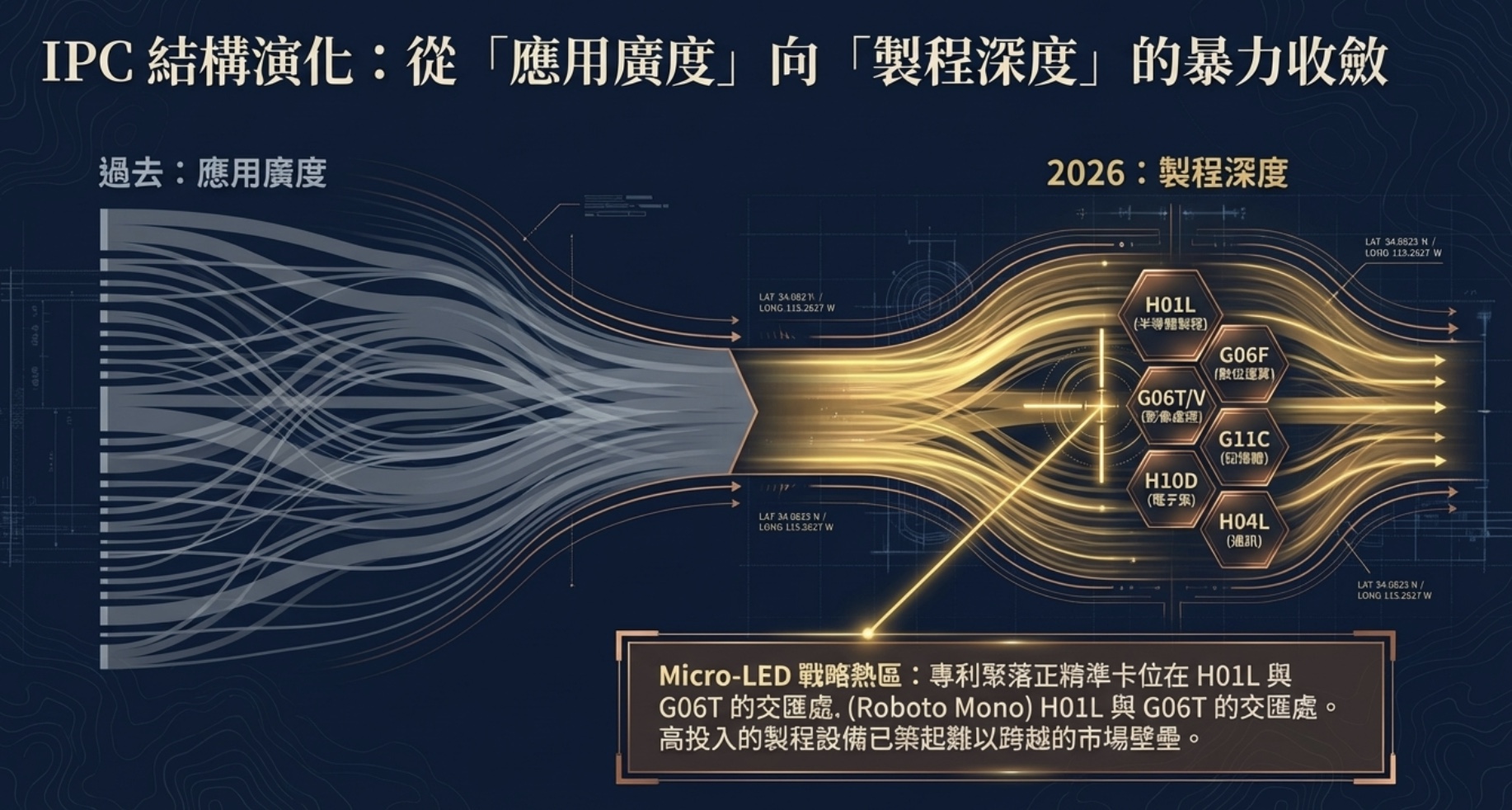

身為分析師，我們必須透過專利元數據（Metadata）解析背後的商業野心。目前的 MicroLED 地圖呈現出「顯示與半導體」高度交織的態勢。

友達光電在 Hot 區域表現極為強勢。其加密顯示面板專利 TWI784915B 具備高續航強與語意漂移劇烈的特徵，這暗示友達正加速將技術擴展至非傳統顯示領域。此外，其發光元件基板專利 TWI796230B 雖目前處於 Dormant 狀態，但具備明顯的「剪切帶／湍流警報」，意即其周遭壓力場極熱，極大機率成為未來的技術轉折點。

友達光電的策略已顯露其欲定義「面板即系統」的野心。其專利在熱區邊界的高動態性，顯示其正試圖在競品重疊區建立先發優勢，特別是在加密與多功能整合端。

另一方面，三星電子與南亞科技則構成半導體製程的火力支撐。南亞科技的 TWI794094B 可使鰭片結構與隔離層的高度差小於 10 奈米，而 TWI803348B 則透過遮罩線技術解決 90 奈米級間距下的訊號串擾問題。

三星電子的 TWI801260B 與 TWI801308B 聚焦於位元線結構與間隙區圖案化，儘管部分處於 Dormant 狀態，但其作為橋接候選的地位明確，為 MicroLED 驅動電路的小型化提供了半導體級的基礎架構。

三星與南亞科技的專利布局揭示了一個關鍵趨勢：MicroLED 的勝負手不在顯示層，而是在底層的半導體微縮能力。10nm 級的高度差控制能力，將是量產一致性的分水嶺。

展望未來三年，MicroLED 將超越「視覺」本身，成為具備加密、感測與運算能力的智慧終端。

友達光電的 TWI784915B 提出了一種極具商業價值的操作方法：透過設定加密資料與邊框的灰階值差值，使顯示面板在硬體層級即具備加密功能。這種技術在高階商務、軍事及隱私保密市場具備極高的附加價值。

未來三年可觀察三大技術趨勢：第一，製程半導體化，顯示背板將全面導入鰭片結構與 10 奈米級平坦化技術，以支撐更微小的晶粒密度。第二，多功能系統整合，顯示面板將不再只是顯示，而是整合音訊處理與生物感測的功能一體化平台。第三，智能自動檢測，結合氣流流量感測與貼合波分析的自動化閉環檢測，將成為量產線標準配置。

MicroLED 產業的演進，實質上是顯示面板廠與半導體巨頭的一場強強聯手。從友達光電在應用端展現的高續航與加速態勢，到三星、南亞科技在奈米級精密結構上的專利護航，這場「顯示之王」的爭奪戰已進入白熱化。

這不僅是台灣與全球顯示鏈的升級，更是半導體製程與光電技術深度融合後，人類視覺體驗的一次重要飛躍。

從專利資料來看，MicroLED 的真正關鍵不是概念，而是誰能最先建立穩定、可擴張且具成本競爭力的量產能力。
